Камеры для испытания бетона на морозостойкость.
Камеры для испытания бетона предназначены для проведения испытаний образцов бетона на морозостойкость в соответствии с требованиями, описанными в ГОСТ 10060-12.

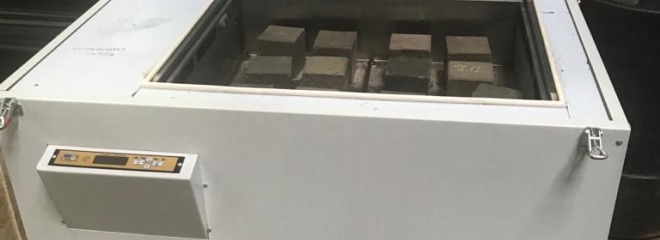

Камера представляет собой климатическую систему типа «тепло-холод» рассчитанную для загрузки образцов бетона с размерами 100х100х100 мм, с размерами емкостей под них 120х120х140 мм., Что соответствует стандарту ГОСТа количеству образцов - 6, 12,18 ,24 и 36 шт .
В зависимости от метода испытаний, камеры могут изготовляться двух видов: с поддерживаемым диапазоном температур от +60⁰С до -30⁰С или от +60⁰С до -60⁰С. Камеры изготовлены из высококачественной нержавеющей стали. Все камеры имеют воздушное охлаждение, систему принудительной циркуляции воздуха в рабочем объёме, а также контроль питающего напряжения.
Для управления камерой используется микропроцессорная система автоматического поддержания температуры в рабочей зоне с системой звукового контроля временных интервалов, а так же индикацией текущей температуры на ЖК-дисплее. Управление камерой для испытания бетона возможно как непосредственно с камеры, так и от компьютера. Управление камерой от компьютера осуществляется через порт стандарта RS-232 с использованием специализированного программного обеспечения.
Основные характеристики климатической камеры для испытания бетона:
|
Шаг установки Т °С внутри камеры |
1 |
|
Пределы допускаемых отклонений среднего значения температуры в рабочей камере от заданной, ºС |
±2 |
|
Отклонение температуры в опорной точке рабочей камерыот заданной, °С по абсолютной величине не более |
±2,5 |
|
Колич. Обр. |
Рабочий объём Ш х Г х В |
Полки Шт. |
Габарит Ш х Г х В |
Полное название |
|
6 |
400х375х400 |
1 |
654х842х1129 |
КШ6К-6/6У |
|
12 |
438х440х580 |
2 |
692х907х1359 |
КШ12К-6/6У |
|
18 |
438х600х580 |
2 |
692х1142х1409 |
КШ18К-6/6У |
|
24 |
438х600х775 |
3 |
692х1142х1604 |
КШ24К-6/6У |
|
36 |
600х600х780 |
3 |
854х1142х1604 |
КШ36К-6/6У |
Рекомендации по использованию климатических камер типа КШ/ВШ для проведения испытаний бетона на морозостойкость с учётом изменений №1 от 01.09.2022 г. (адаптация ранее выпущенных камер)
В соответствии с изменениями №1 камера должна выдерживать режим температуры по жидкости в форме (применительно к методу 3).
Поэтому камеры, предназначенные для работы по 3-му методу, комплектуются специальной гильзой для установки в неё датчика температуры. Сам провод датчика имеет длину, достаточную для установки формы в любом месте камеры.
Перед началом проведения испытаний необходимо установить гильзу датчика температуры на крышку формы. Для этого надо просверлить отверстие 6(8) мм в крышке, в которое вставить гильзу, и зафиксировать её гайкой (в комплекте).
Перед началом испытаний, установить в гильзу датчик температуры камеры, сняв его с задней стены камеры.
Не допускать попадания воды между датчиком и гильзой!!!
Для проведения оттайки образца, вынуть датчик температуры из гильзы. После чего образец можно извлечь из камеры для проведения оттаивания.
|
Температура выдержки (температура раствора в ёмкости), °C |
Время выхода, час : мин |
Время вы -держки, час : мин |
Положения ГОСТ, выполняющееся камерой на заданных установках |
|
|
1 |
-50 |
00:00 |
02:30 |
«После загрузки камеры температуру понижают в течение 2-3 ч до установления в водном растворе хлорида натрия температуры минус 10 °С.» «Затем температуру понижают в течение (2,5±0,5) ч до установления в водном растворе хлорида натрия температуры минус (50-55) °С и поддерживают в течение (2,5±0,5) ч.» |
|
2 |
-10 |
01:30 |
00:01 |
«Далее температуру повышают до температуры минус 10 °С в течение (1,5 ± 0,5) ч…» |
